NBSサイロ 特殊布製サイロ

ＮＢＳサイロは、特殊織構造のポリエステル繊維を使用する布製サイロです。
金属製サイロでは排出することが困難な粉粒体でも、
標準装備の揺動型排出装置が抜群の排出効果を発揮いたします。

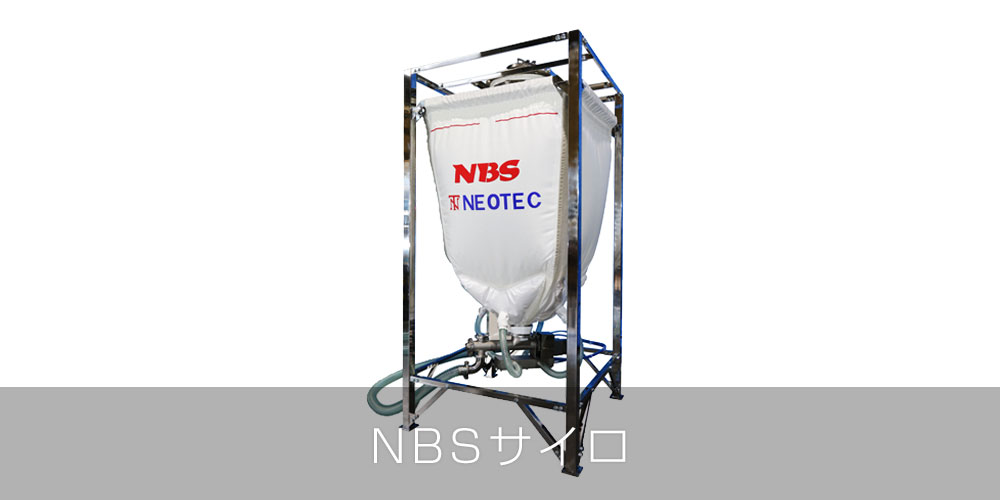

NBSサイロ

計量機や空気輸送その他の搬送設備などと組合わせてお使いいただきますと、粉粒体のバラ受けから生産ラインへの供給にいたるまで、全自動のバルクハンドリングシステムとなり、快適な生産を実現することが可能です。

ＮＢＳサイロの特徴および仕様

材質 特殊織構造ポリエステル繊維(サイロ本体)
排出機構 サイロ底部に標準装備の揺動型排出装置が、貯蔵粉粒体を空気で流動化しながら揺動してブリッジ現象を防ぐので、排出効果は抜群
フレキシブルなポリエステル繊維製のサイロ本体は、貯蔵粉粒体の残量に伴って形状が自然変化するので、ほぼ全量排出
結露等 サイロ本体の材質の効果により、貯蔵粉粒体との接触面に温度変化が生じにくいので、結露の発生がほとんどなく、これに伴い貯蔵粉粒体に塊やカビが発生しないので、衛生的
容量等 最大貯蔵容量 60m³
最大貯蔵重量 30トン
フィルター機能 タンクローリーその他の空気輸送にて粉粒体をサイロへ投入する場合、特殊織構造ポリエステル繊維製のサイロ本体がフィルターの役割を兼ねるので、別途フィルターを必要としない
※ただし、空気輸送条件(粉粒体の種類・風量・圧力など)により必要とする場合あり
据付・移設 サイロの自重が小さいので設置する床の重量負担が小さく、狭い場所でも据付けることができ、基礎工事が必要な場合でも小規模に留まる
サイロの架構はボルト組立工法なので、移設も可能
点検確認 外部からサイロが透けて見えるので、貯蔵粉粒体の残量を目視確認することができる
サイロ底部の排出装置(スクリューフィーダーなど)は簡単に取外すことができるので、サイロ内の点検確認を底部から行うことができ、危険を伴う高所作業が少ない
サイロ架構にロードセルを装着(オプション)すれば、粉粒体の貯蔵重量を計測することもできる
計量システム 貯蔵粉粒体をサイロから排出して吸引空気輸送を行いながら計量し、サイロと計量機との位置関係が空気輸送可能距離内にあれば、何基のサイロからでも計量することができる(自然落下式計量も可能)
揺動型排出装置が貯蔵粉粒体のブリッジ現象を防いで安定排出するので、計量トラブルがほとんど発生しない
データ管理 計量データをもとに管理情報を集計して、パソコンデータに変換(オプション)することができる

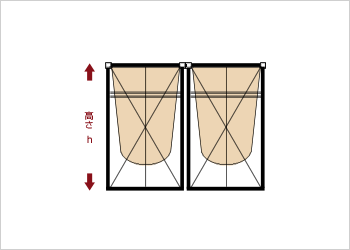

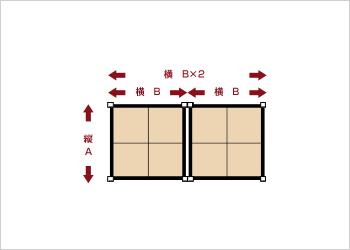

ＮＢＳサイロの標準容量・寸法

標準容量 例：小麦粉
BD≒0.5		 縦×横(A×B)
(m)		 高さ(ｈ)
(m)
6m³ 3ｔ 2.40×2.40 2.85
10m³ 5ｔ 2.80×2.80 3.20
14m³ 7ｔ 3.00×3.00 3.80
20m³ 10ｔ 3.00×3.00 4.75
24m³ 12ｔ 3.00×3.00 5.20
30m³ 15ｔ 3.30×3.30 5.50
40m³ 20ｔ 3.30×3.30 7.00
50m³ 25ｔ 3.40×3.40 8.00
60m³ 30ｔ 4.00×4.00 8.50

各種サイロを標準化しておりますので、自由に組合わせることができます。
特殊サイズのご要望にもお応えいたします。


ＮＢＳサイロの主な貯蔵実績粉粒体

小麦 グラニュー糖 チタン系粉末 カーボンブラック
小麦粉 調味料関係 タルク系粉末 ホワイトカーボン
ふすま 食品ミックス粉 マイカ系粉末 樹脂ペレット
澱粉 雑穀 シリカ スチレンビーズ
そば粉 飼料 炭酸カルシウム 発砲スチロール
上新粉 木粉末 燐酸水素カルシウム ペットボトル粉砕品
脱脂粉乳 土粉末 水酸化アルミニウム 発砲トレイ粉砕品
大豆粉粉砕品および皮 香料 アジピン酸 プラスチック粉砕品
大豆蛋白 石鹸素地 無水珪酸 シート状フィルム粉砕品
植物蛋白 蟹殻粉砕品(フレーク状) パーライト

粉粒体の物性や形状などにより、設計上検討を行う必要がございますので、詳細につきましてはお問合せください

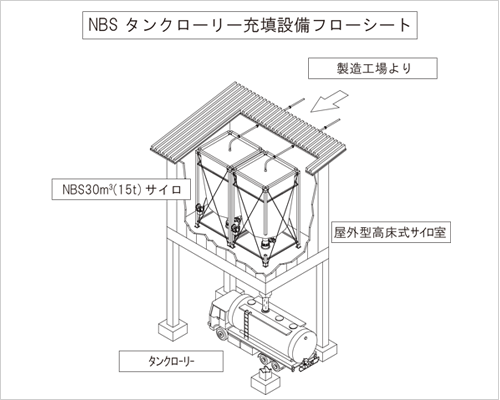

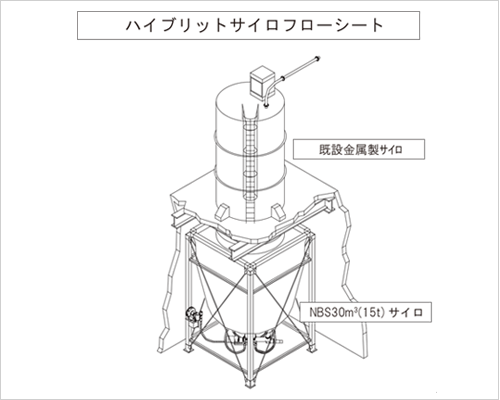

ＮＢＳサイロのフローシート(例)

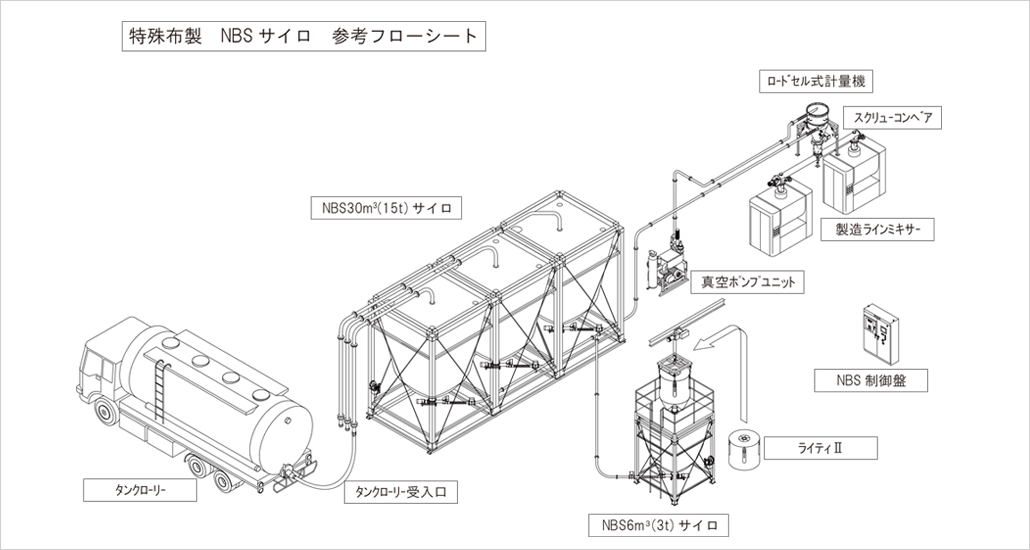

ＮＢＳサイロのフローシート(例)

タンクローリー（もしくはライティⅡ）で布製サイロに貯蔵された原料を計量機に吸引で空気輸送しながら計量し、製造ラインミキサー等に供給する設備

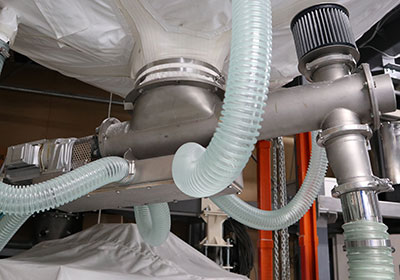

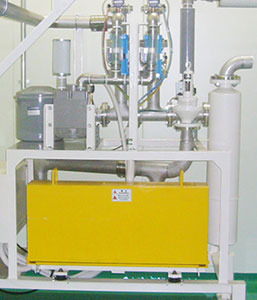

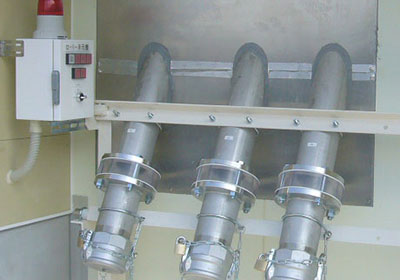

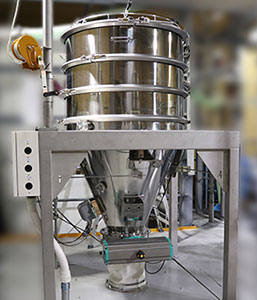

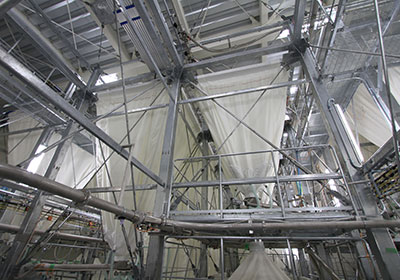

ＮＢＳサイロの構成機器(例)
